Signalscheibenschutz für Berstscheiben-Überwachung
Die Signalscheibe schützen – nicht dem Zufall überlassen.
Ein zweiteiliges Edelstahl-Gehäuse, das die Signalscheibe und ihren Sensor fest aufnimmt. Es wird zusammengeschraubt, der Sensor sitzt geschützt in der Mitte. Kein Fehleinbau, kein verzwicktes Kabel, keine Korrosion am Sensorkabel.
- Optimal für TC-Verbindungen an Druckbehältern
- Sensor vormontierbar – Einbau als kompaktes Paket
- Zerstörungsfreier Aus- und Wiedereinbau zur Kontrolle
So funktioniert's
-
1

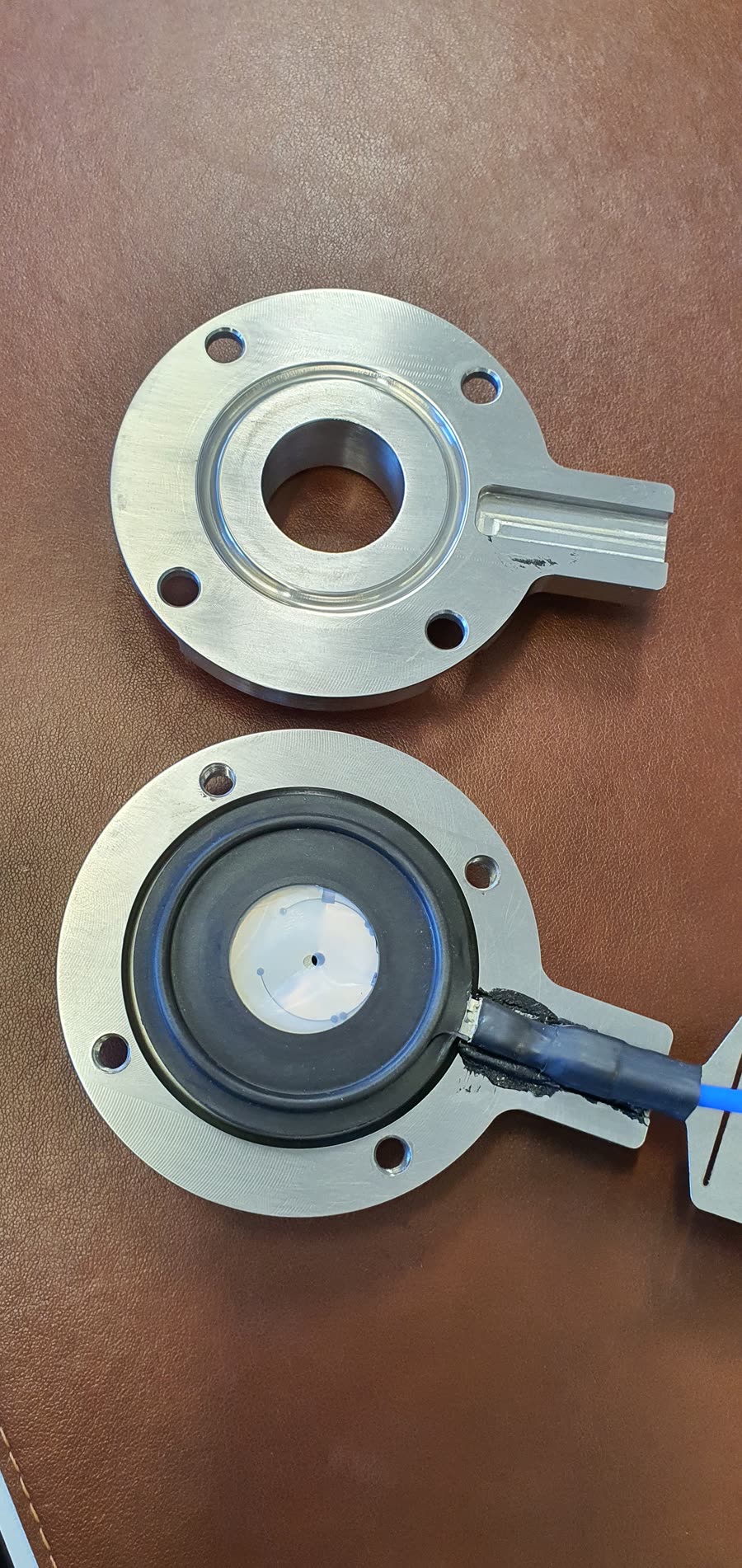

Sensor vormontieren
Der Sensor wird – auch schon vorab, außerhalb der Anlage – mittig in die untere Gehäusehälfte eingelegt.
-
2
Paket verschrauben
Die zweite Hälfte wird aufgesetzt und verschraubt. Signalscheibe und Sensor sitzen jetzt fest und geschützt zusammen.
-
3
An der TC-Verbindung einbauen
Das kompakte Paket wird in die TC-Verbindung am Druckbehälter eingesetzt und mit der Klammer gespannt. Kabelaustritt geführt, fertig.
-
4
Kontrolle
Bei der Kontrolle der Signalscheibe wird der Behälter nicht unsteril – anders als bei einer Kombischeibe.
- Die Signalscheibe lässt sich als komplettes Paket ausbauen, prüfen und wieder einsetzen.
- Aus- und Wiedereinbau sind zerstörungsfrei – es wird nichts beschädigt.
- Sensor und Kabel bleiben im Gehäuse geschützt, nichts wird geknickt oder eingeklemmt.
- Spätere Wartungen werden dadurch extrem erleichtert.
So sieht's aus
Warum es den Sensorschutz braucht, wie einfach die Montage ist – und was ohne Schutz passieren kann.
Das Problem ohne Schutz
Gebrochene Sensorbahnen durch Biegung, Zug und Chemikalien – und warum das teure Stillstände verursachen kann.
Der Sensorschutz – Lösung und Montage
Wozu der Schutz nötig ist, wie die Signalscheibe einfach eingelegt und verschraubt wird und wie das fertige Paket in die Rohrleitung eingebaut wird.

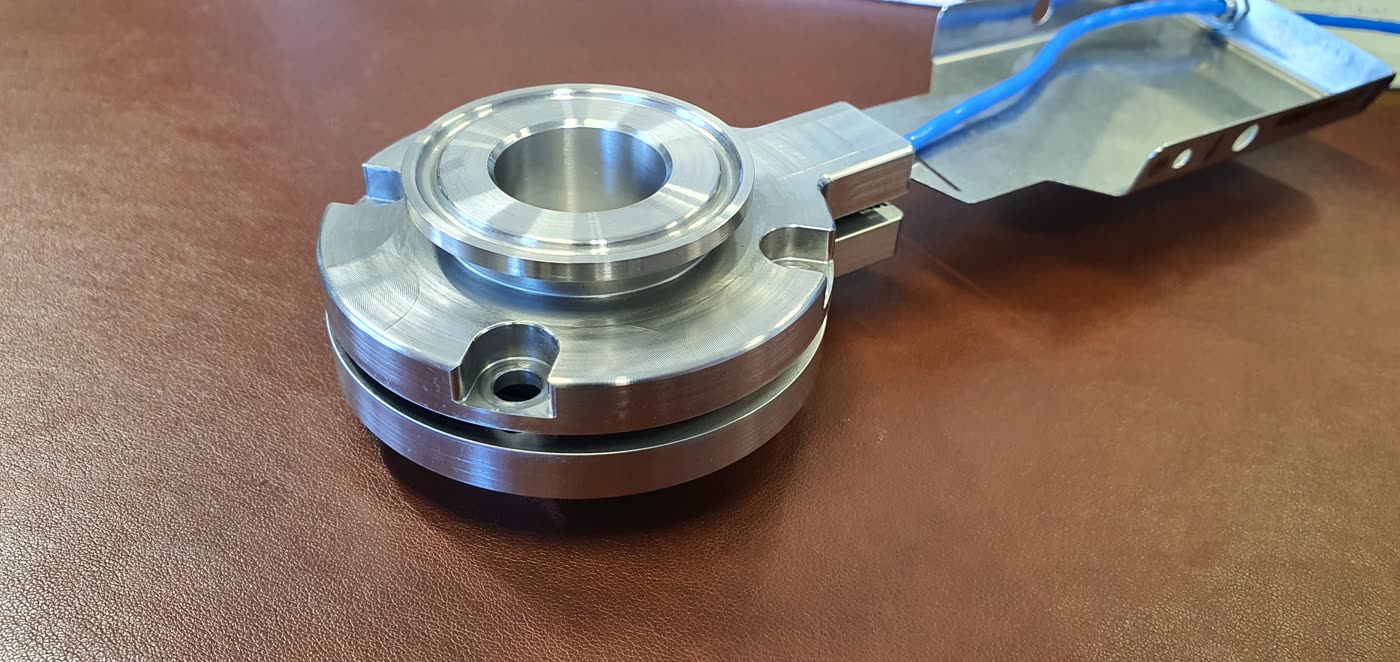

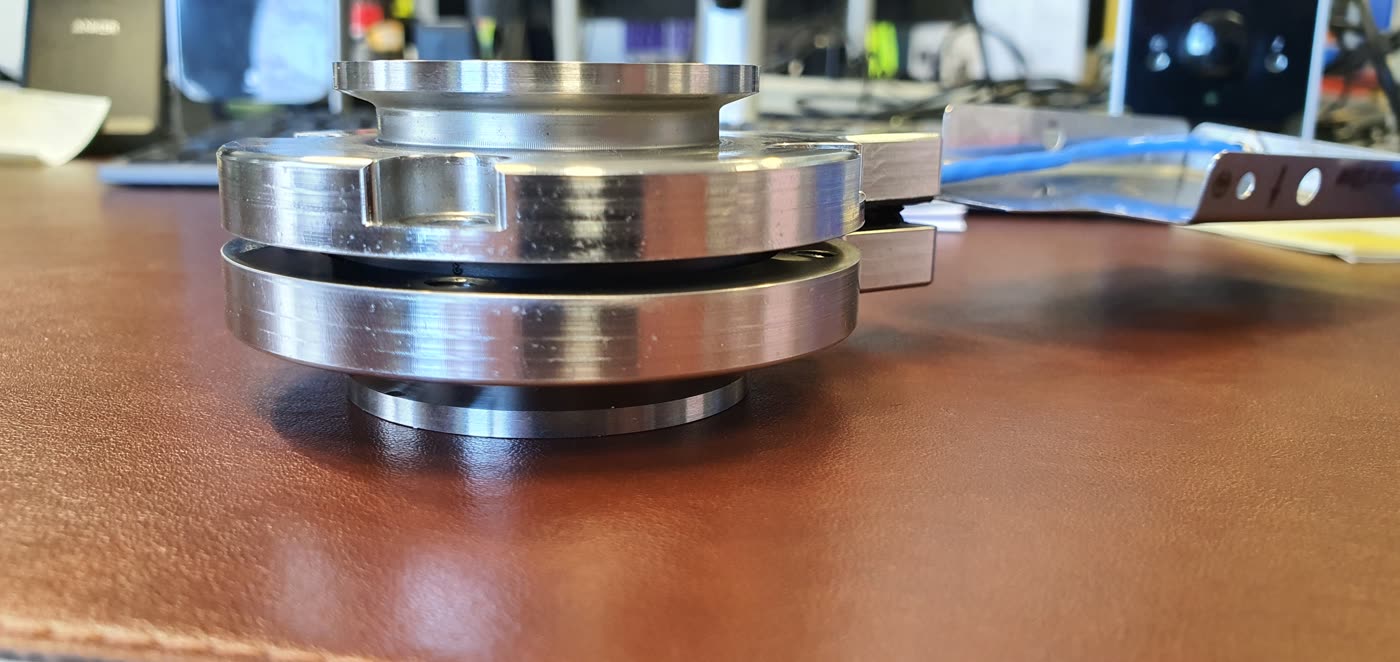

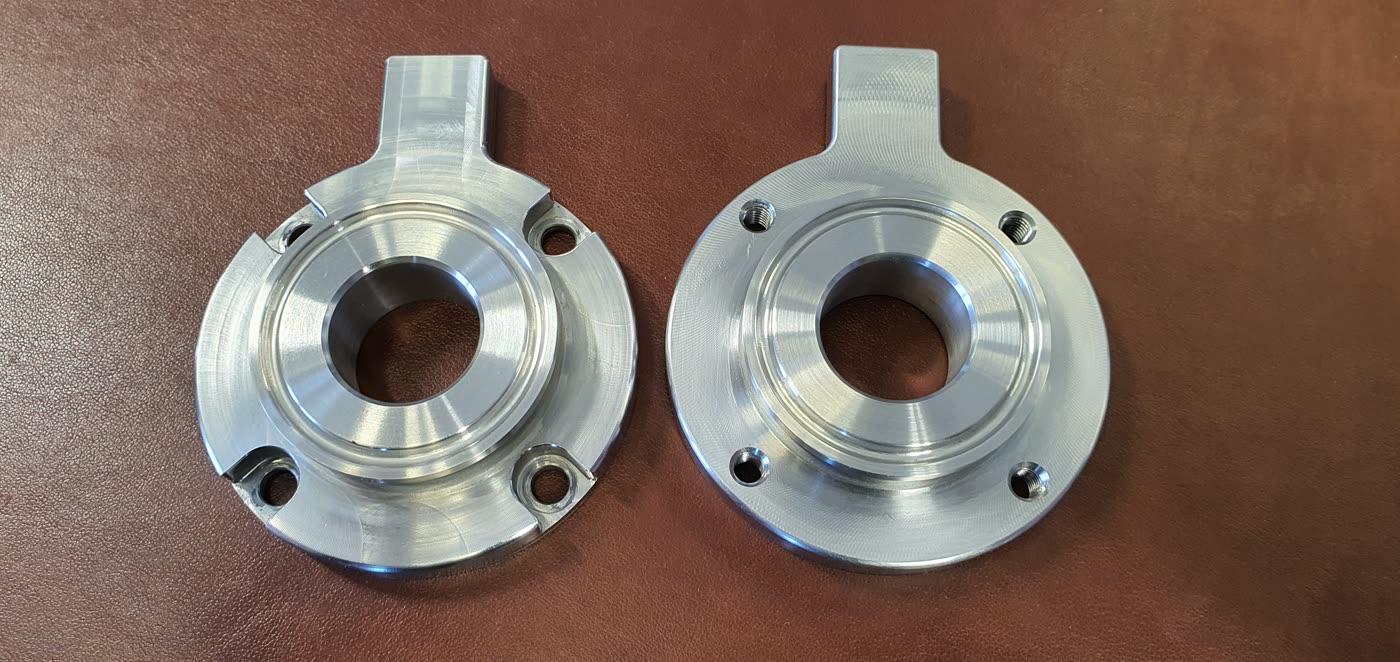

Das Bauteil in echt
Der gefertigte Signalscheibenschutz aus Edelstahl – zum Vergrößern anklicken.

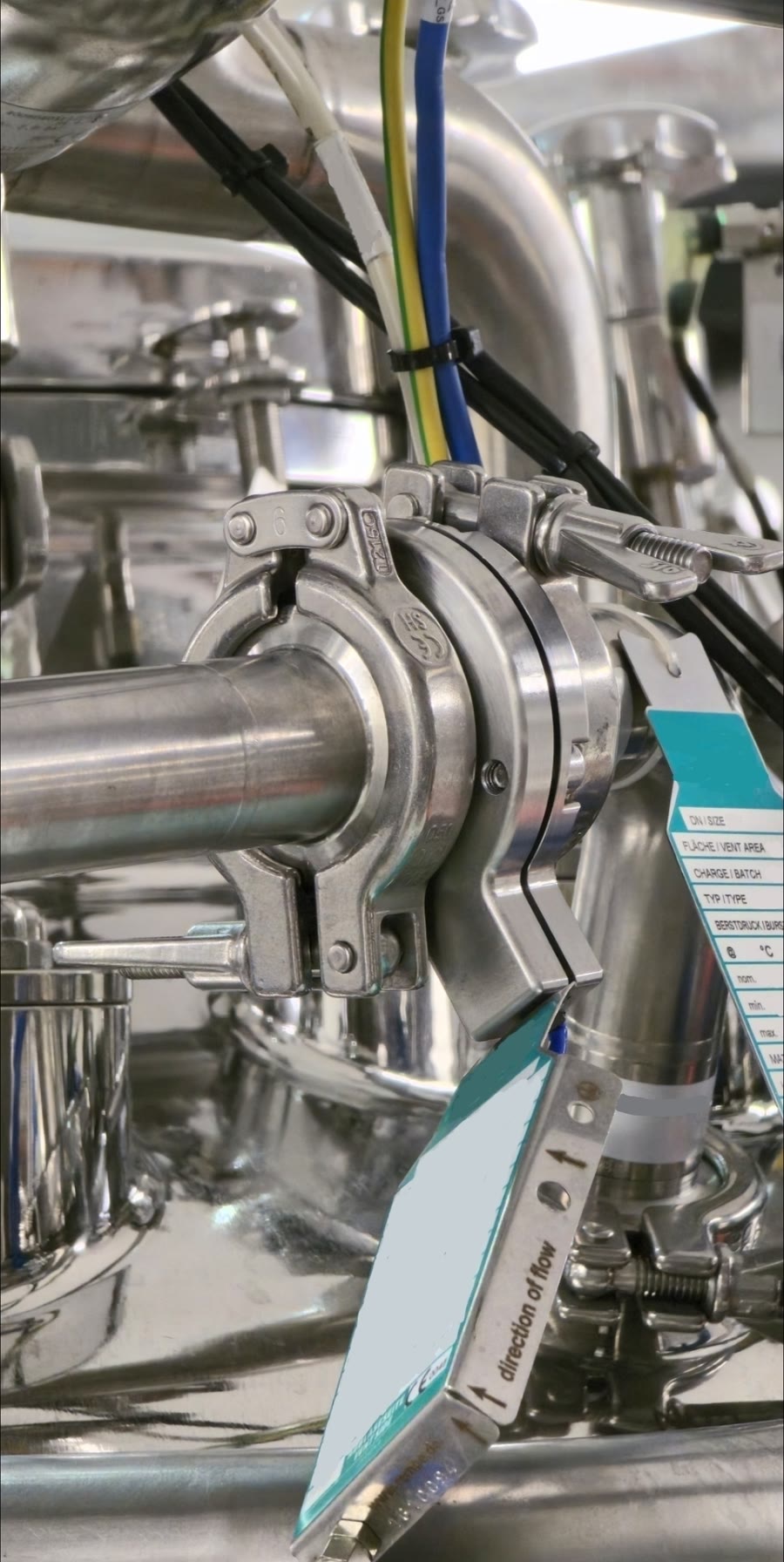

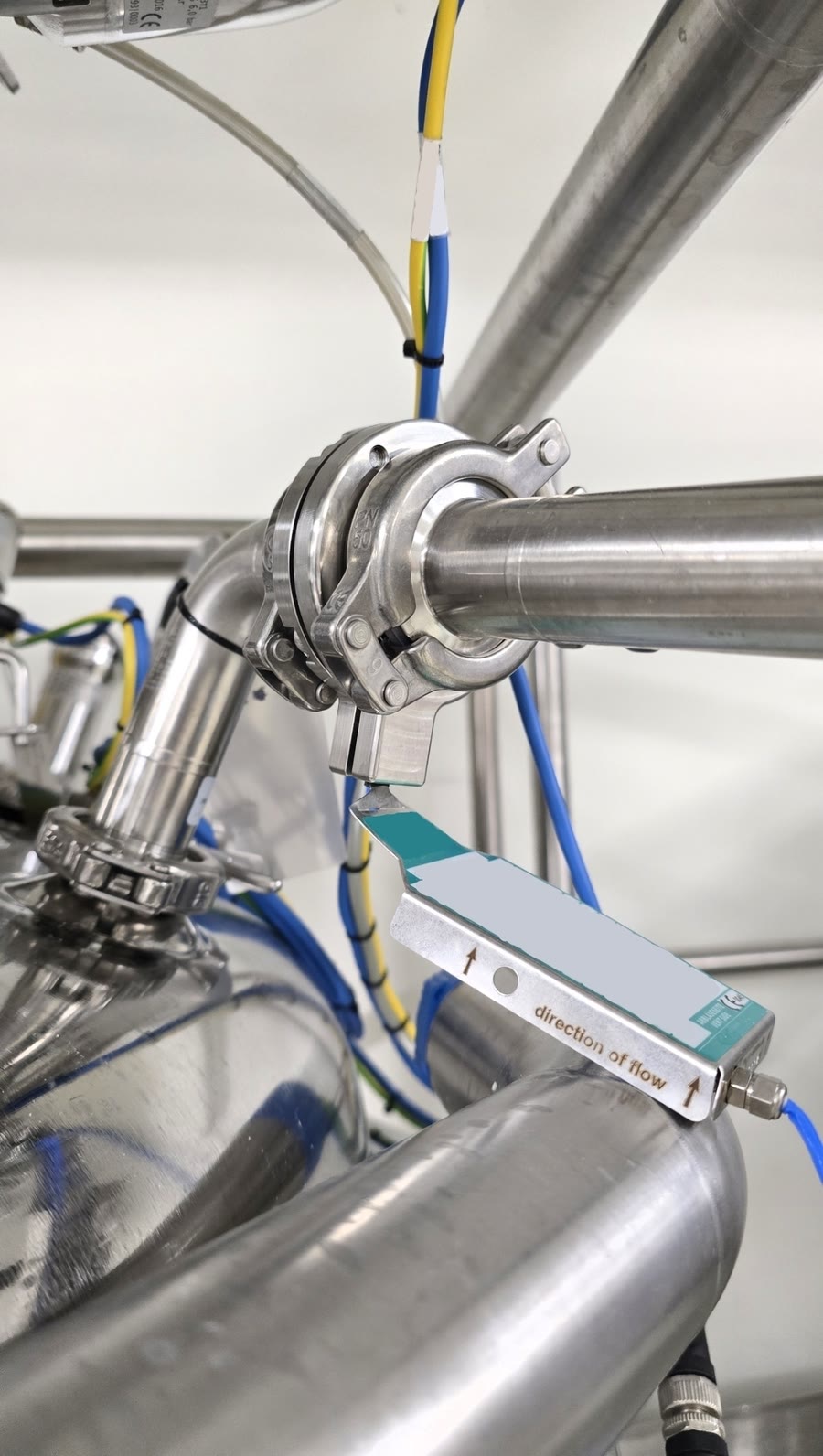

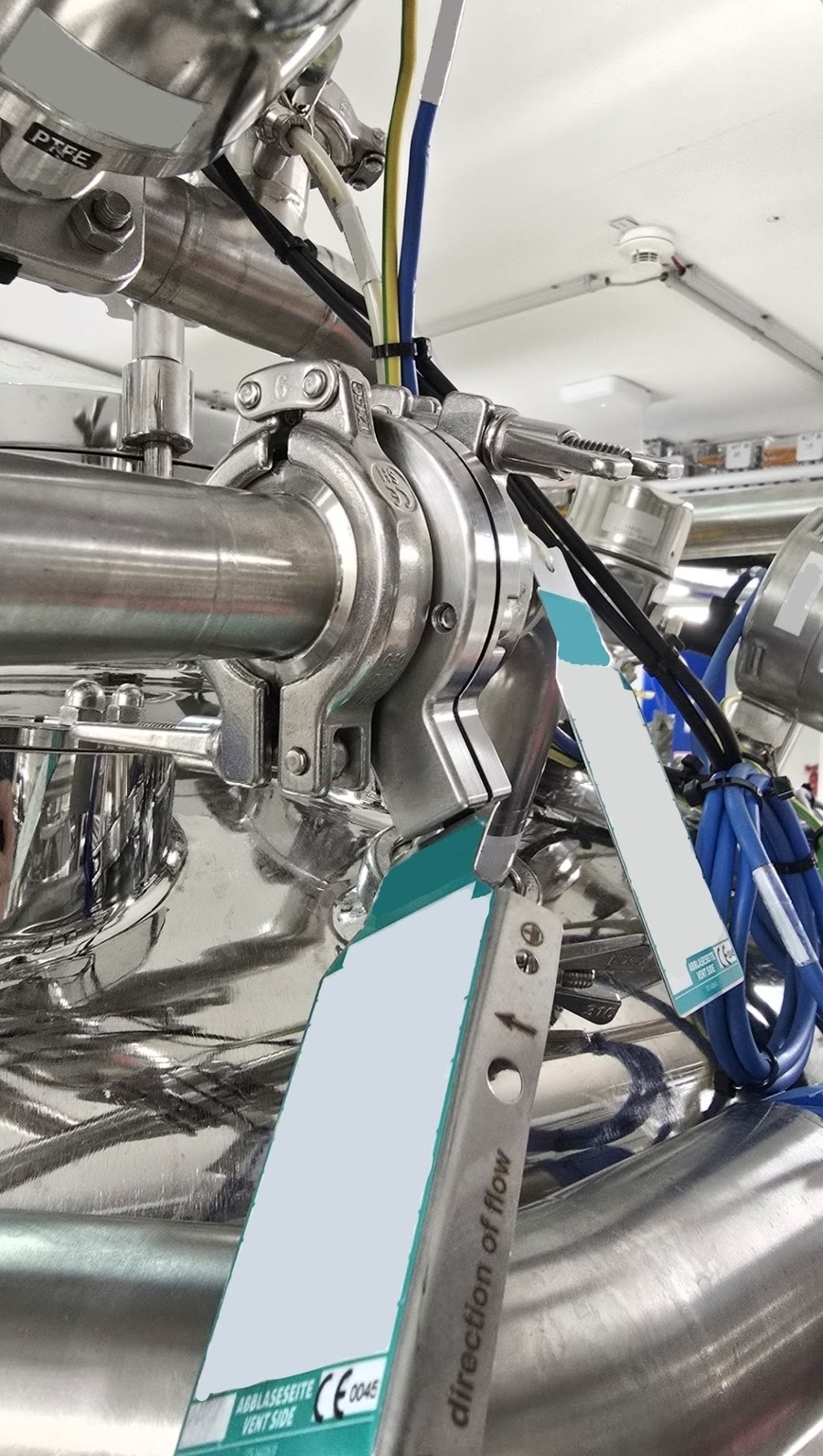

Im Einsatz
Einbau in der Anlage mit einer TC-Verbindung im Rohrleitungssystem.
Wogegen der Schutz schützt
Die Signalscheibe detektiert, ob eine Berstscheibe gebrochen ist. Fällt dieses Signal aus, kommt es zu ungeplanten Anlagenstillständen und/oder Sterilitäts-Aufzeichnungslücken. Genau hier setzen die typischen Fehlerquellen an:
Falscher Einbau
Die Signalscheibe kann so optimal montiert werden, ohne Verklemmungen und Beschädigungen.
Verbogenes Kabel
Der Kabelaustritt ist geführt und fixiert. Kein Abknicken direkt am Sensor beim Anziehen der Verbindung.
Verzwicktes Kabel & Korrosion
Kein Einklemmen zwischen Dichtflächen – und damit keine beschädigte Isolierung, an der später Korrosion beginnt.
Bruch des Sensorkabels
Zugentlastung und definierte Kabelführung nehmen mechanische Last vom empfindlichen Übergang Sensor–Kabel.
Vorteile auf einen Blick
Kontrolle ohne Risiko
Die Signalscheibe lässt sich als komplettes Paket ausbauen, prüfen und wieder einsetzen – ohne dass dabei etwas beschädigt wird.
Geschützte Verkabelung
Die Sensorverkabelung ist dauerhaft vor Bruch und Korrosion geschützt.
Einfacher Einbau
Der Sensor wird vorab eingesetzt. In der Anlage muss nur noch ein kompaktes Paket eingebaut werden.
Edelstahl
Vollständig aus Edelstahl gefertigt – passend für hygienische Prozessumgebungen. Auf Anfrage sind auch andere Werkstoffe und Varianten möglich.
Sensorunabhängig
Grundsätzlich für alle Sensoren nutzbar, sobald die Maße bekannt sind.
Berstscheibe und Signalscheibe getrennt
Das Gute: Berstscheibe und Signalscheibe lassen sich trennen. Das spart Kosten und Platz und vermeidet die Verkabelung direkt am Behälter, da das Kabel erst später im Rohr kommt.
3D-Ansicht
Der Signalscheibenschutz zum Drehen in alle Richtungen – mit Maus oder Finger ziehen, mit Mausrad oder zwei Fingern zoomen.
Für wen
Für alle, die einen Druckbehälter mit Berstscheibe überwachen wollen – vor allem in der Pharma- und Lebensmittelindustrie, wo hygienische TC-Verbindungen Standard sind.
- Druckbehälter mit Berstscheiben-Absicherung
- Signalscheibe zur Bruchdetektion der Berstscheibe
- Hygienische Prozessanlagen mit TC-Verbindungen
Kompatibilität
Der Schutz lässt sich grundsätzlich für jeden Sensor auslegen, sobald folgende Angaben vorliegen:
- Maße des Sensors
- Dichtfläche, falls sie keiner TC-Dichtung entspricht
Angebot anfordern
Kurz beschreiben, welcher Sensor und welche Verbindung – wir melden uns mit einem Vorschlag.
